产品说明：

一．产品介绍

SCM0132直流无刷电机驱动板，是一款高压无霍尔直流无刷电机外置式驱动板。该驱动板采用方波驱动，效率高。采用IPM模块，可靠性高。采用无霍尔方式，安装方便灵活。可实现电机的调速，限流，等功能。采用高速单片机和独特控制算法，启动快，调速精度高。主要应用于电吹风，鼓风机等。

二．电气参数

1

工作电压

110V AC/220V AC 可选

2

最大功率

≤250W (电压220V AC 不调速)

3

额定电流

≤1A(瞬间2A）

4

适配电机

三相直流无刷电机

5

适配电机槽数/极数

不限制

6

工作环境温度、湿度

-20℃～85℃

7

储存环境温度、湿度

-40℃～125℃



三．功能参数

1.        驱动方式：方波。

2.        换向方式：无霍尔传感器换向。

3.        带限流保护。

4.        带堵转保护。

5.        具有高低两个档位。

6.        最高转速25000转/分（6槽4极电机）。

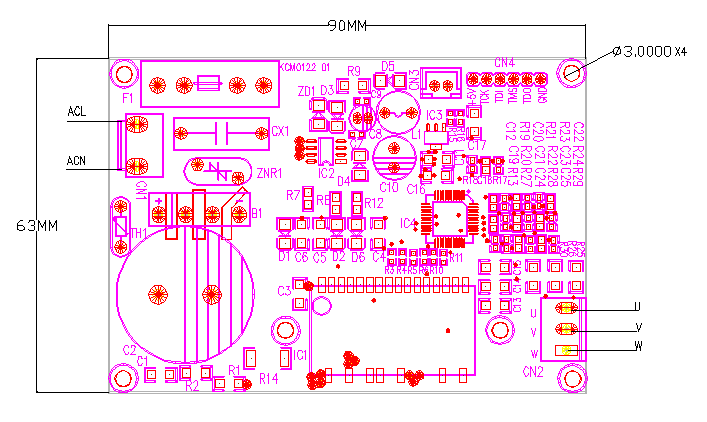

四、外形尺寸和接线说明

1.         U：U相输出。

2.         V：V相输出。

3.         W：W相输出。

4.         CN3:档位切换。

5.         ACN：220V零线输入。

6.         ACL：220V火线输入。
