220V交流降压24V无变压器方案基于 NXP QN9020 BLE4.0 智能照明解

应用方案

随着生活质量的不断提升，智能家居渐渐成为生活的需求。中广芯源长期以来一直致力于智能家居方案推广，特别是利用NXP研制的各种应用的IC搭建了基于NXP平台的智能家居以及智能家居周边配件的应用方案。下面主要介绍NXP QN9020 BLE智能照明解决方案。

【方案特色】

• B电源模块：采用中广芯源 AC-DC 38ND3T无变压器220V转24V方案、3633LED驱动DC-DC驱动LED灯珠

• 蓝牙部分:采用NXP QN9020 BLE模块，支持BT4.0(BLE)，产生PWM控制LED driver部分

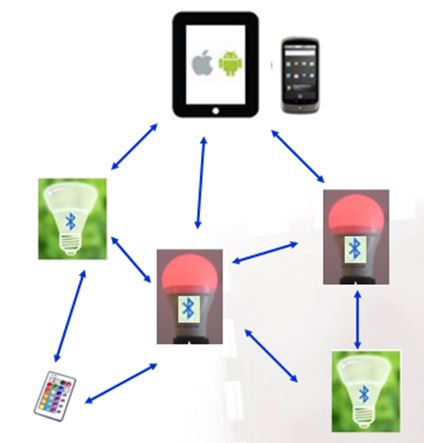

• 支持Mesh 功能，手机APP控制

• 220V输入

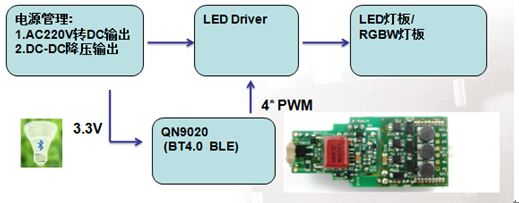

【系统方块图】

【规格说明】

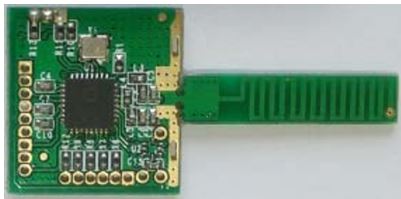

QN9021性能

MCU部分：

• 支持BT4.0协议

• 内部集成128KB flash，64K RAM，96K ROM

• 支持Mesh

• 32bit Cortex-M0 内核，主频最高支持32MHz

• 丰富的外设接口UART,SPI,I2C,PWM.GPIO等

RF部分

• 接收灵敏度：‐95dBm (non DC‐DC mode)、‐93dBm (DC‐DC mode)

• TX output power from -20 dBm to +4 dBm

• Fast and reliable RSSI and channel quality indication

• Compatible with worldwide radio frequency regulations

• Excellent link budget up to 99 dB

• 8.8 mA TX current @0 dBm （DC-DC）

• 9.25 mA RX current （DC-DC）

【方案应用】

智能照明、IoT、智能家居、可穿戴式产品、电子秤、POS机.....等行业。
