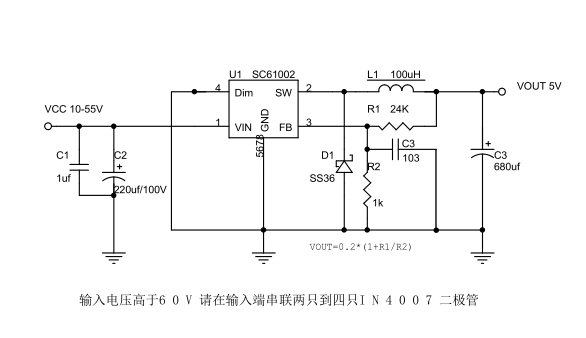

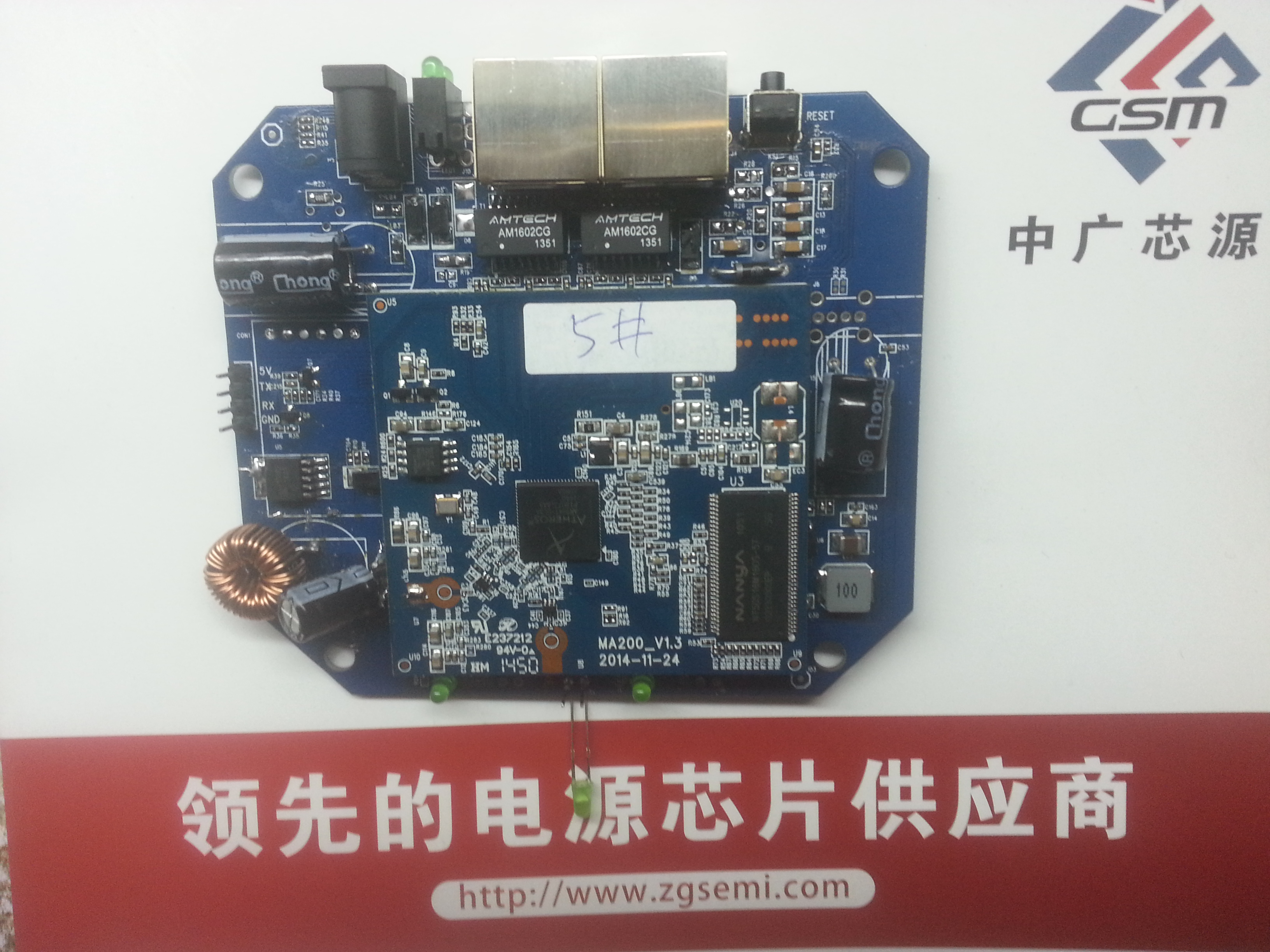

机顶盒系统要求至少4组以上的不同输出电压。对于一般的低电流要求，可以使用一般的线性降压器件GS2001  GS2002  GS2003 GS2004 GS7533  GS7550，但对于要求功率大、效率高的就必须合理搭配和选择合适的直流转换线路。例如：图D使用POE系统供电时需要48V降压12V或者5V，系统的天线线路部分需12V供电；音频和调谐器需5V供电；存储器需2.6V供电；主芯片需3.3V和1.8V供电，而1.8V的电流要求达到1.7A左右，这样如果直接使用12V转换成下列的各种电压，对于直流转换控制芯片在成本和效率上是一个严峻的考验，所以一般取主开关电源输出为5V，然后通过升压和降压来合理分配各个输出。

                                           A

                                          B

                                                    C

                                       D

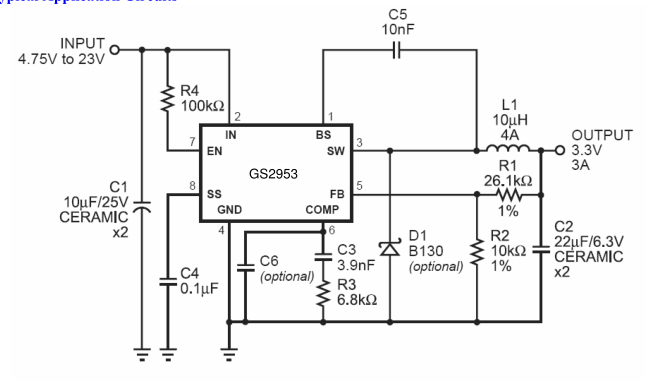

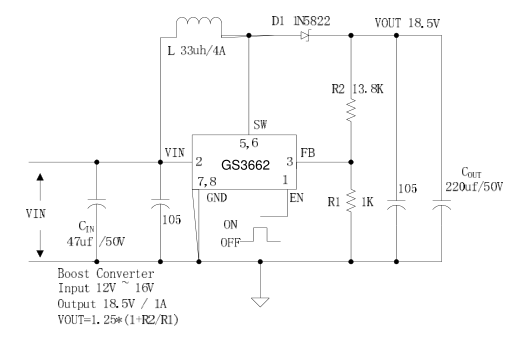

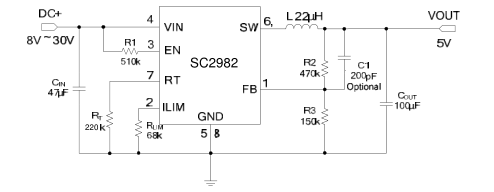

图A和图B是一种推荐的线路，图C是升压线路，可以把5V电压高效率升到12V给天线部分供电，采用的GS3662大功率升压芯片。通过控制1脚来达到“ON”或“OFF”的功能。图AB是降压线路，采用的GS2953 SC2982，5V的电压转换成1.8V或3.3V，此线路的效率高达95%，提供高达1.7A的电流，而且具有过压过流保护功能。通过控制6脚可以控制线路的“ON”或“OFF”的功能。达到在待机的时候关闭线路，满足能源之星的要求。
