本文将着重讲解UC3843A升压电路中振荡频率和占空比的确定方法,其升压方法采用Boost电路,UC3843A的Boost升压电路参考原理图,如下图所示。

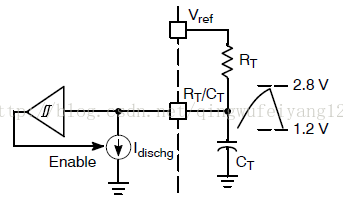

在这里首先需要和大家说的是,振荡频率由RT和CT决定,且只有RT决定最大占空比。RT/CT引脚内部电路如下图所示,电平在1.2V到2.8V之间,Idischg是8.3mA,其最大振荡频率可达250KHz。
下面给出最大占空比的计算公式,如下图。
该表达式中,大部分都为常量,我们用这些常量替代这个公式,可以得到下图所示的公式,其中RT以K欧计。

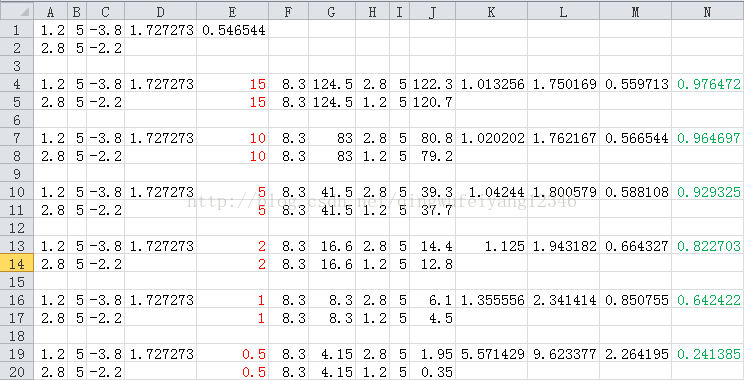

使用Excel带入常用的电阻阻值,可得到下表,红色表示RT的阻值以K欧计,绿色是计算出来的占空比,有了这个表,我们就可以根据不同的占空比,选择不同的阻值了。在这里需要说明的是为什么要限制最大占空比?这就是要保证你所输出的电压有个最大的极限值,无论你如何调整电路上的参数,输出的电压也不会超过此值,以保证对负载的安全性。大部分经典的升压电路,均选择15K欧。
得到了RT的阻值后,我们就可以进一步确定CT的容值了,计算公式如下。
按照计算RT同样的方法,我们先对该公式进行化简。
接下来我们计算RT为15K时,电容与频率的关系,其Excel表,如下所示,红色表示电容的容值,绿色表示频率。由于增加频率,可以减小电感感量,所以选择1nF的电容比较合适。
总结:本文从UC3843A的内部原理,给大家讲解了RT和CT的取值方法,如果对输出电压的最大幅值没有特定的限制,选择RT为15K,CT为1nF是比较合适的。在这里还需注意的是并不是你这样选择了就可以得到最高的输出电压,这里还和电感的感量,以及UC3843A的反馈,MOS管的选取有关,我将在后需的文章中,再给大家逐一阐述。
