1. IC的描述
FP6293是内置0.14Ω，3.5A,18V的P-MOS的DC-DC异步升压恒压IC，IC的工作频率是1MHz，
|
|

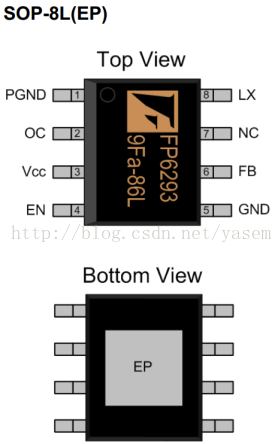

名称 |
脚位 |
描述 |
|
PGND |
1 |
输入电源的地，MOS串电阻端的地 |
|
|
OC |
2 |
过电流保护设定，悬空默认限流3.5A（不建议） |
|
|
Vcc |
3 |
输入电源的正极，（2.5-5.5V） |
|
|
EN |
4 |
开关控制脚，不能悬空，EN脚电压要低于Vcc的电压 |
|
|
GND |
5 |
输入电源的地 |
|
|
FB |
6 |
FB反馈脚（0.6V） |
|
|
NC |
7 |
悬空 |
|
|
LX |
8 |
开关MOS |
|
|
EP |
9 |
输入电源的地,作为芯片散热作用 |

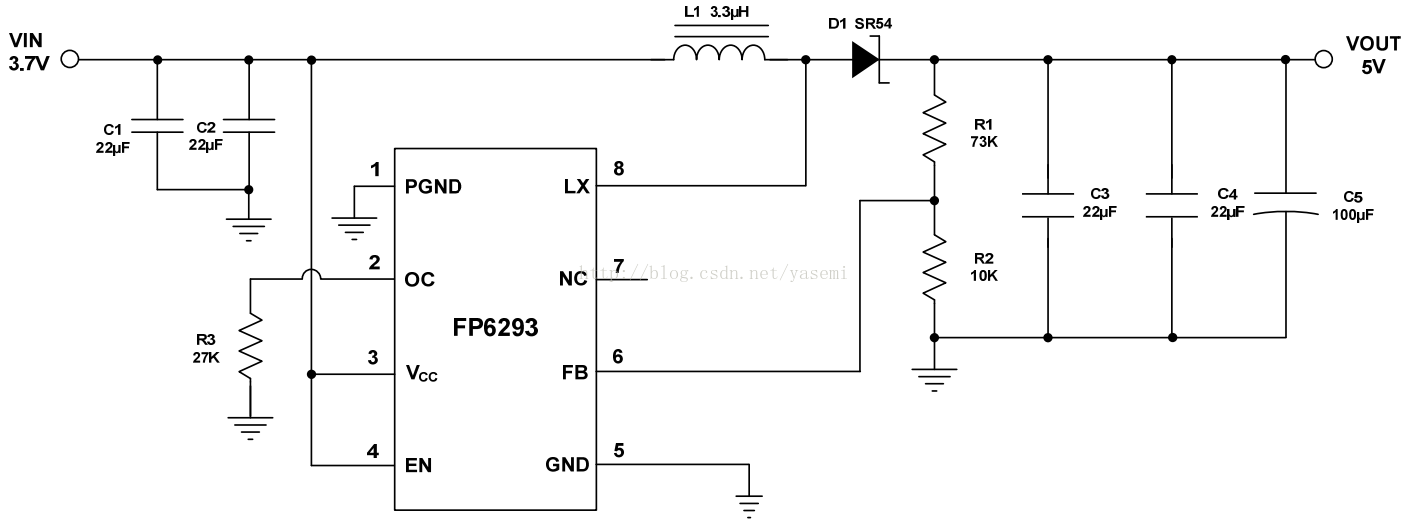

2.IC原理图
（1）输入单节电池3-4.2V，输出5V/1.4A,问我们的FP6293能不能做？
（2）输入单节电池3-4.2V，输出9V/750mA,问我们的FP6293能不能做？
（3）输入单节电池3-4.2V，输出12V/550mA,问我们的FP6293能不能做？
结论：FP6293输出的功率最大只能做7W，不管升压输出多少伏，可做5V/1.4A,9V/750mA,12V/550mA
