产品功能
1、雨量大小检测功能
当点火开关处于ON位置，雨刮组合开关中的刮水开关处于AUTO位置时，RLS中LED发出的红外光，通过菲尼尔透镜从前风挡玻璃反射回来，由RLS中的PD接收。MCU可以直接读取雨量专用芯片中的采样值来计算当前雨量的大小。
a) 当雨量大小的级别为1级时，自动雨刮控制信号为立即刮一次；
b) 当雨量大小的级别为2级时，自动雨刮控制信号为慢速；
c) 当雨量大小的级别为3级时，自动雨刮控制信号为快速；
d) 当雨量大小的级别为0级时，自动雨刮控制信号为停止。
2、光线强度检测功能
当点火开关处于ON位置，雨刮组合开关中的灯光开关处于AUTO位置时，RLS中的前方环境光敏二极管与上方PD分别检测FW和IR值，根据检测的光照强度计算出外部的光线强度，以此可以判定出白天、黄昏、夜晚、进入隧道/离开隧道、进入车库/离开车库等工况。根据计算结果来判断当前是否执行开近光灯动作和位置灯动作，并通过LIN总线发送自动灯光信号给BCM控制单元。
3、灵敏度调节功能
当点火开关处于ON位置，组合开关中的刮水开关处于AUTO位置，RLS接收到BCM发送的灵敏度调节信号时，RLS能够对雨量感知灵敏度进行调节。同时本单元能够结合自身光线强度传感器检测到的亮度信息，在夜间对雨量感知的灵敏度进行自动调节。灵敏度档位数量不受限制，可以按照主机厂要求进行定义。
4、车速信号功能
当点火开关处于ON位置，组合开关中的刮水开关处于AUTO位置时，如果RLS检测到降雨，但车辆以5km/h或者更低的速度行驶时，即使雨量大小的级别需要快速刮水，RLS也不会发出快速刮水信号，而是发出慢速刮水信号。
5、节点诊断功能
当点火开关处于ON位置，RLS的供电电压低于或者超出工作电压范围内时，RLS具有此故障记录功能，并能将此诊断信息通过LIN总线发送给BCM控制单元。
6、故障保护功能
当点火开关处于ON位置，组合开关中的刮水开关处于AUTO位置时，如果RLS检测到降雨，但在BCM控制雨刮电机刮水运转两次后，RLS检测到反射率没有任何变化，即可确定风挡玻璃已经变脏，RLS发出停止刮水信号。
当点火开关处于ON位置，组合开关中的刮水开关处于AUTO位置，RLS接收到的温度信号为-10℃或者更低时，即使RLS检测到降雨，RLS也不会发出刮水动作信号，而是发出停止刮水信号。
7、自动关窗功能
当点火开关处于OFF位置时，雨量通道能感知外界下雨并发出天窗（或包括车门窗）的关闭请求信号。此项的程序需要另外开发和标定。

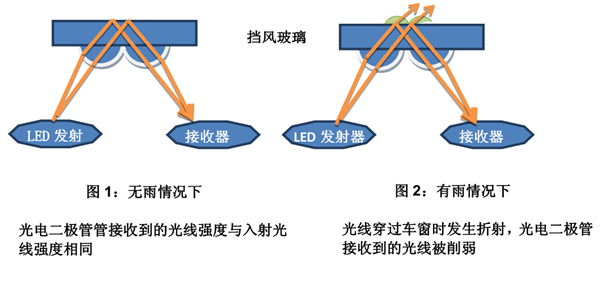

雨量监测原理

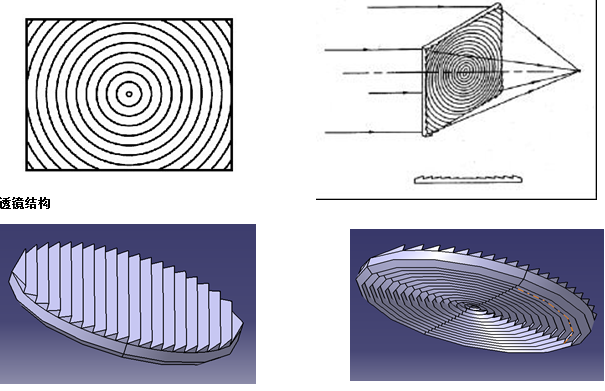

菲涅尔透镜
菲涅尔透镜多是由聚烯烃材料注压而成的薄片，镜片表面一面为光面，另一面刻录了由小到大的同心圆。菲涅尔透镜的在很多时候相当于红外线及可见光的凸透镜，效果较好，但成本比普通的凸透镜低很多。
菲涅尔透镜可按照光学设计或结构进行分类。

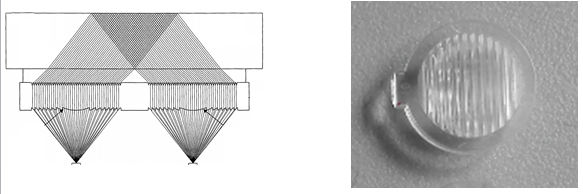

菲涅尔透镜作用有两个：一是聚焦作用；二是将探测区域内分为若干个明区和暗区，使进入探测区域的移动物体能以温度变化的形式在PIR（被动红外线探测器）上产生变化热释红外信号。
菲涅尔透镜利用透镜的特殊光学原理，在探测器前方产生一个交替变化的“盲区”和“高灵敏区”，以提高它的探测接收灵敏度。

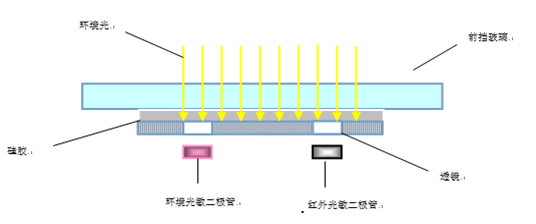

光强检测原理
在灯光控制上，使用环境光敏二极管和PD两个光敏器件，分别感知外界环境光和红外光的变化情况。随着外界光线的变化，环境光敏二极管和PD的采样电压也随之变化，RLS根据器件的采样电压判定外界的环境光光照强度，并根据程序的控制策略向BCM发出相应的照明指令信号。
使用环境光和红外光的双重感应和判定，这样可以更为有效的识别外界工况，保障行车安全。
