3V升5V 1A同步升压芯片 移动电源升压高效率方案

中广芯源推出振荡频率为500KHZ内部集成软启动功能的同步升压型DC/DC转换器SC1515。其内部集成2A电流N沟道MOS管。可以用范围为2.5V(启动升压)至4.2V的输入电压提供高达5.0V的输出电压高效率升压芯片,非常适用于锂离子/聚合物或单节/多节碱性/镍氢金属电池应用。

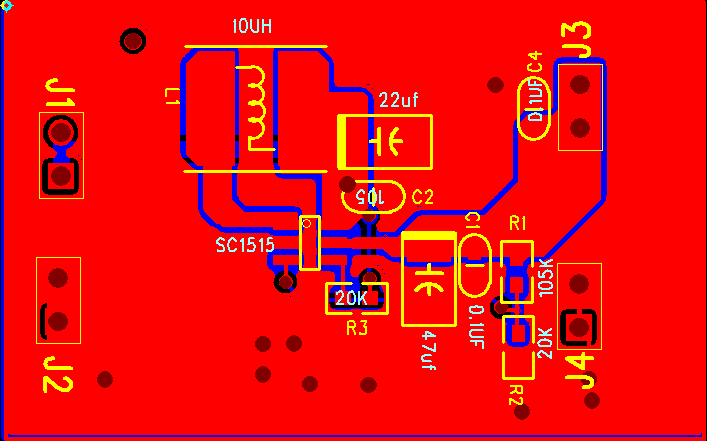

SC1515用两节碱性电池3.0V输入情况下5V输出电流高达1000mA,整流实现高达94%的效率。EN关断情况下芯片工作将静态电流降至仅为50uA,从而延长了手持式应用的电池工作时间。SOT23-6封装加上500kHz恒定开关频率最大限度减小了电感器(仅需2.2UH或4.7uH封装CD54大小）和电容器仅需0805封装10UF尺寸,可组成手持式应用所需的占板面积纤巧型解决方案。



  SC1515采用标准的sot23-6无铅封装，现以开始大批量供货。
