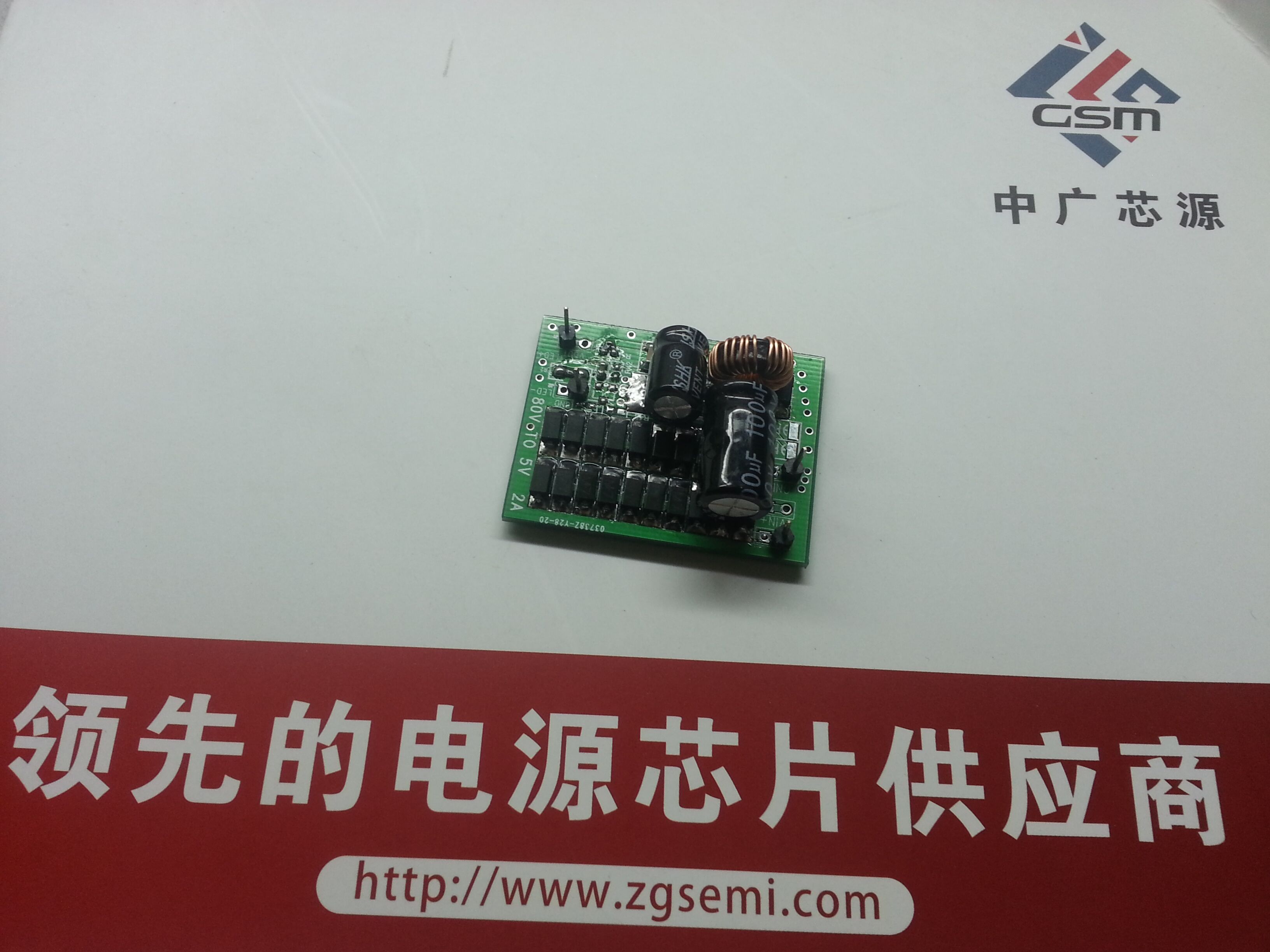

中广芯源推出一款基于平均电流模式的DC-DC降压型LED控制芯片GS61002,芯片可以工作在6V-60V的输入电压下,通过一个外部的采样电阻可以调节工作电流,最大的工作电流可以达到最大3000MA。依靠电源及其他的外部元件,芯片可以提供最大45W的输出功率。
GS61002外部的采样电阻采用高边检测的方式,避免了地线上的噪声干扰。同时,通过采样电阻的阻值设定芯片工作时的平均输出电流。
通过在ADJ引脚加上直流电压实现模拟调光,可以调节工作电流到已设定的平均电流值之上,但是最大的工作电流不能超过3000MA。
可以在DIM引脚加上直流电压或PWM波形,通过控制频率,芯片即能提供一个连续的或断续的输出电流。通过在DIM引脚加上高电平可关闭输出,芯片进入低功耗静态模式。
产品详细资料下载:下载
