超低静态电流为 2.5uA、40V、350mA (IOUT)、2.2MHz 降压型 DC/DC
来源: 未知 发布时间: 2020-07-08 浏览次数:101

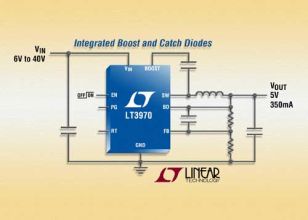

凌力尔特公司 (Linear Technology Corporation) 推出 350mA、40V 降压型开关稳压器 LT3970,该器件具集成的升压和箝位二极管。其突发模式 (Burst Mode) 工作在无负载备用情况下保持静态电流低于 2.5uA。LT3970 的 4.2V 至 40V 输入电压范围使其非常适用于汽车和工业应用。其内部 550mA 开关在电压低至 1.21V 时,可以提供高达 350mA 的连续输出电流。LT3970 的突发模式工作提供超低静态电流,使其非常适用于诸如汽车或工业系统等应用,这些应用需要始终保持接通工作和最佳电池寿命。开关频率从 200kHz 至 2.2MHz 是用户可编程的,从而使设计师能够优化效率,同时避开关键噪声敏感频段。其 10 引线 3mm x 2mm DFN-10 (或 MSOP) 封装以及高开关频率允许使用小的外部电感器和电容器,从而提供一个占板面积非常紧凑和高热效率的解决方案。

LT3970 采用一个高效率 550mA、300mV 开关,在单个芯片中集成了必需的升压和箝位肖特基二极管、振荡器以及控制和逻辑电路。低纹波突发模式工作在低输出电流时保持高效率,同时保持输出纹波低于 5mVPK-PK。特殊设计方法和新的高压工艺在宽输入范围内实现了高效率,而且 LT3970 的电流模式拓扑实现了快速瞬态响应和卓越的环路稳定性。其它特点包括电源良好标记、软启动功能和输出短路保护。

LT3970EDDB 采用 2mm x 3mm DFN-10 封装,而 LT3970EMS 采用 MSOP-10 封装,以 1,000 片为单位批量购买,每片价格分别为 2.35 美元和 2.40 美元。LT3970IDDB 和 LT3970IMS 经过测试,保证在 -40°C 至 125°C 的工作结温范围内工作,千片批购价分别为每片 2.61 美元和 2.67 美元。所有版本都有现货供应。如需更多信息,请登录 放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC 变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路、uModule 产品以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3 播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、以及军事和航天系统等领域。如需了解更多信息,请登录 www.linear.com.cn 。

LT、LTC、LTM、uModule、Burst Mode 和是凌力尔特公司的注册商标。所有其它商标均为其各自拥有者的产权。
