概述

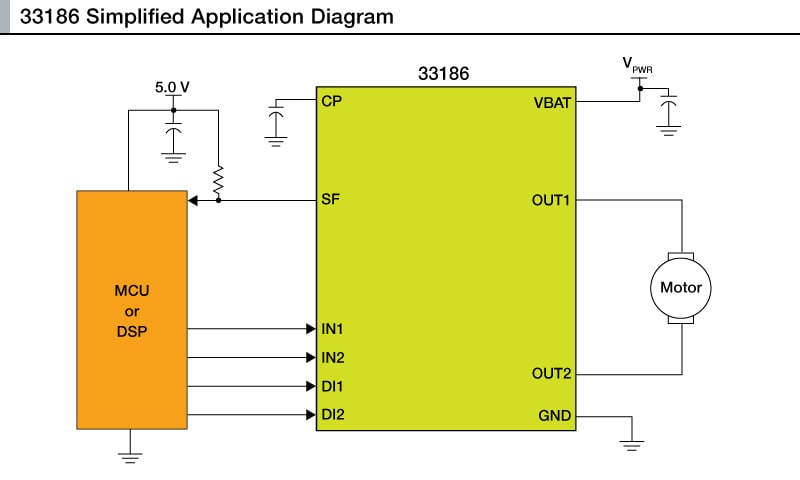

33186是一个集成的H桥，非常适用于小马力DC电机和双向推力电磁控制。此IC集成了内部控制逻辑、电荷泵、门极驱动器和低导通电阻MOSFET输出电路。33186能够控制高达5.0 A的连续电感DC负载电流。输出负载可被脉宽调制(PWM)，频率高达10 kHz。

更多

特性

工作电源电压 5 V - 28 V

针对瞬变(Vbat 最高达40 V)的过电压保护

导通电阻 = 在25°C时，每个输出晶体管为150 mOhm

连续DC 负载电流为5 A (TC < 100 °C)

输出电流典型值限制为6.5 A +/- 20%

输出电流超过8 A时短路关闭

兼容逻辑输入TTL / CMOS

高达20 kHz的工作频率

过热保护，短路保护

欠压禁用功能

诊断输出
