如今,随着无线网络和数据中心带宽的迅速增长,给许多高性能FPGA和ASIC应用带来新的挑战!如何抓住机遇,迎接挑战?让我给你介绍一颗“明明可以靠颜值,却偏偏要靠才华”的超级“芯”星 ---- MPM3695。
才华1: 小身板,大能量

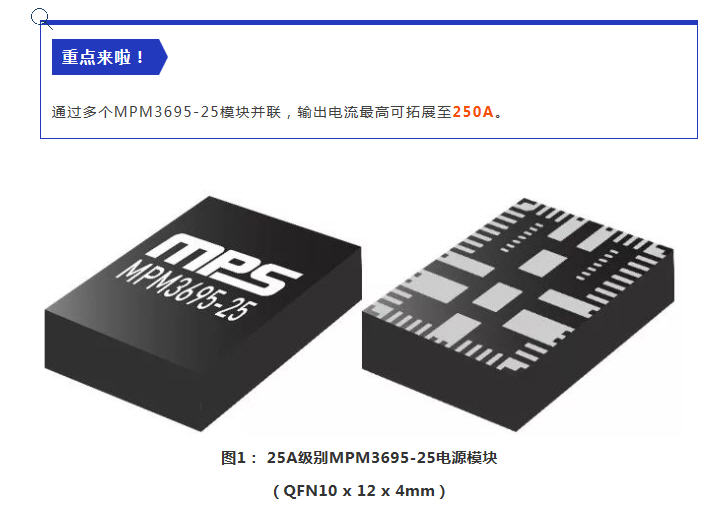

你有见过这么小的16V,25A降压型智能电源模块吗?当小编第一次见到MPM3695-25 的时候都震惊了!它居然在这么狭小的内部空间集成了大功率单片式降压芯片和电感。
MPM3695-25小小的身板,却有大大的能量。它的功率密度高达2.25KW/inch3,主要工作效率都高于80%,3.3V输出电压条件下的效率高达94%。
MPS公司的电源模块没有最小,只有更小。经过攻城狮们的不懈努力,MPM3695-10 闪亮登场!它是14V,10A降压型智能电源模块,功率密度高达3.7kW/inch3 。
才华2: 纹波小,响应快
FPGA和ASIC应用要求电源具有快速的动态负载瞬态响应。MPM3695系列模块创造性地采用了多相恒定导通时间(MCOT)的控制方案,以攻破电路板空间限制的难题。
在动态负载条件下,MPM3695以迅雷不及掩耳盗铃儿响叮当仁不让之势,通过调整开关频率,最大限度地减少了输出电容,且达到内核电压偏差的要求。在稳态运行时,MCOT的控制可确保多相配置的交错工作,使输入和输出电流纹波最小化。

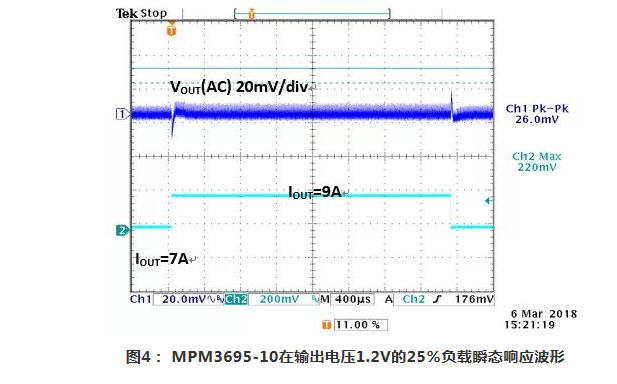

是骡子还是马,拉出来溜溜就知道。图4显示了在200A /μs电流变化率和25%负载阶跃电流下MPM3695-10模块的实验波形。在负载电流瞬变期间,要保持±3%甚至更好的输出电压偏差,MPM3695-10只需两个47μF输出电容器就可以了。
才华3: 可扩展,可编程

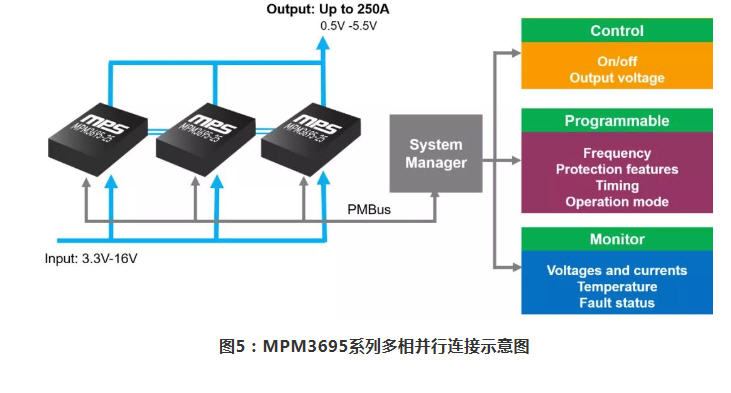

MPM3695系列智能电源模块,犹如“变形金刚”,创新性地采用了模块化和可扩展设计的理念。用户可通过MPS自主开发的用户界面(GUI) 在线编程,自行DIY所需的功能与应用。
只需要轻松点击相应的按钮,就可以实时设置开关控制和输出电压,过流、过压等保护阈值,开关频率,启动时序和PWM模式,等等。旨在用最少的型号,覆盖最多的应用。
好用的模块万里挑一,有趣的编程老少皆宜。超级“芯”星MPM3695,带你嗨皮,带你飞!你,值得拥有!
