运放如何搭建电路抑制零漂 零点漂移计算公式 运放调零
来源: 未知 发布时间: 2016-09-09 浏览次数:101

如题,运放处理电路,输入为零,输出不为零,如何在运放外围搭建电路抑制零漂,谢谢~

首先运放的差分输入就是一种抑制零漂的方法。对称性可以大大减小温度引起的零漂
电源上引起的零漂可以用尽量有稳定输出的电源,并加耦合电容减小噪声。
如果是在已经搭建好的线路中,根据运放的输入结构,双极型运放可以对驶入失调电流进行调零,
其实就是让两个输入端看进去的阻抗相互匹配。但在CMOS和JFET输入运放的情况下,因为它们产生的失调极小,所以不需要进行匹配。

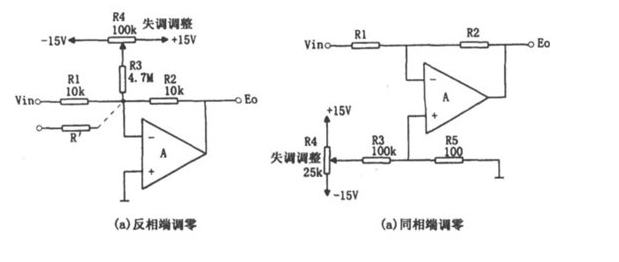

如有必要可以外部加调零电路如下,可以到网上搜一下,有很多种。
有的运放本身又有两个调零引脚,可以直接将其用滑动变阻器接到电源上来调零。
